| You are here :Productos > Intercambiadores de calor de placas con juntas de estanqueidad > Especificación de intercambiador de calor de placas con juntas de estanqueidad |
|
| Small |
|
|
|
|
|
|
| Modelo |
BH30 |
BH60B / BH60H |
BS60H |
BH100B / BH100H |
LB100B |
BH150B / BH150H |
| Referencia relacionada ALFA LAVAL |
M3 |
M6, M6M |
TS6M |
M10M, M10B |
TL10B |
M15M, M15B |

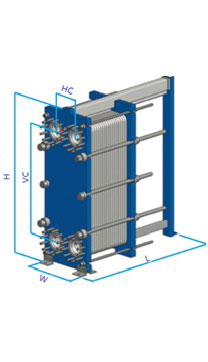

| Altura, H [mm] |
480 |
920 |
940 |
704 |
704 |
1084 |
1084 |
1885 |
1923 |
1885 |
1885 |
| Ancho, W [mm] |
180 |
320 |
330 |
400 |
410 |
470 |
470 |
480 |
480 |
610 |
650 |
Mín. longitud estándar,
L [mm] |
400 |
500 |
500 |
530 |
540 |
700 |
700 |
850 |
850 |
1150 |
1150 |
| Máx. longitud estándar, L [mm] |
650 |
1500 |
1500 |
1430 |
1440 |
2300 |
2300 |
2350 |
3250 |
2050 |
3250 |
| La distancia del puerto Vertical, VC [mm] |
357 |
640 |
640 |
380 |
380 |
719 |
719 |
1338 |
1338 |
1294 |
1294 |
| La distancia del puerto Horizontal, HC [mm] |
60 |
140 |
140 |
203 |
203 |
225 |
225 |
225 |
225 |
298 |
298 |
| Máx. temperatura [°C] |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
160 |
160 |
180 |
180 |
| Máx. presión [barg] |
16 |
10 |
16 |
16 |
20.6 |
10 |
16 |
10 |
16 |
10 |
16 |
| Tamaño de brida |
Pipe 1 1/4" |
DN50/2" |
DN50/2" |
DN65/2" |
DN65/2" |
DN100/4" |
DN100/4" |
DN100/4" |
DN100/4" |
DN150/6" |
DN150/6" |
| Máx. velocidad de flujo [kg/s] |
4 |
16 |
20 |
50 |
50 |
80 |
|
| |
| Large |
|
|
|
|
 |
| Modelo |
BS200M /BS200B |
BH200H |
BH250 |
BH300H |
| Referencia relacionada ALFA LAVAL |
TS20M |
M20M,T20M,T20B |
MX25B |
M30 |
| Altura, H [mm] |
1405 |
2150 |
2595 |
2920 |
| Ancho, W [mm] |
740 |
750 |
920 |
1190 |
| Mín. longitud estándar, L[mm] |
900 |
1250 |
1550 |
1650 |
| Máx. longitud estándar, L [mm] |
2700 |
3350 |
3350 |
5200 |
| La distancia del puerto Vertical, VC [mm] |
698 |
698 |
1939 |
1842 |
| La distancia del puerto Horizontal, HC [mm] |
363 |
353 |
439 |
596 |
| Máx. Temperatura |
180 |
180 |
180 |
180 |
| Máx. presión [bar] |
10/16 |
10/16 |
10/16 |
10/16 |
| Tamaño de brida |
DN200/8" |
DN200/8" |
DN200/DN250/8"/10" |
DN300/DN350/12"/14" |
| Máx. velocidad de flujo [kg/s] |
190 |
225 |
250 |
497 |
|
