Estándar de diseño de intercambiador de calor de placas con junta de estanqueidad

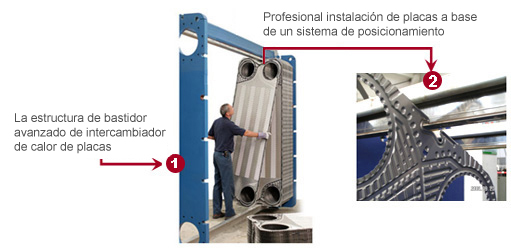

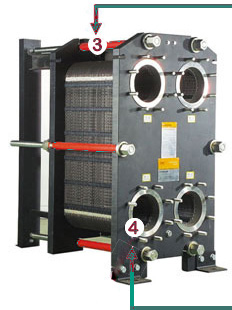

El intercambiador de calor de placas con juntas de estanqueidad también se llama intercambiador de calor de placas y bastidor, que consisten en  un paquete de placas metálicas corrugadas con junta de estanqueidad preformadas con unos canales por donde circulan los fluidos de manera alternada. Todo el conjunto de placas está montado entre un bastidor y una placa de presión movible y comprimidos por pernos de apriete que compactan las placas. El número de placas está determinada por el diseño: el programa de temperatura, caudal, la caída de presión y las propiedades físicas de los fluidos. Las ondulaciones de las placas generan la turbulencia del fluido y el punto de contacto placa soporte las placas contra la presión. El bastidor y la placa de presión se fijan a una columna de soporte. Las conexiones se encuentra en la placa del bastidor o placas de presión, esto depende del paso de flujo

Ventajas del intercambiador de calor de placas con juntas de estanqueidad Baode
* Menos espacio y más eficiente

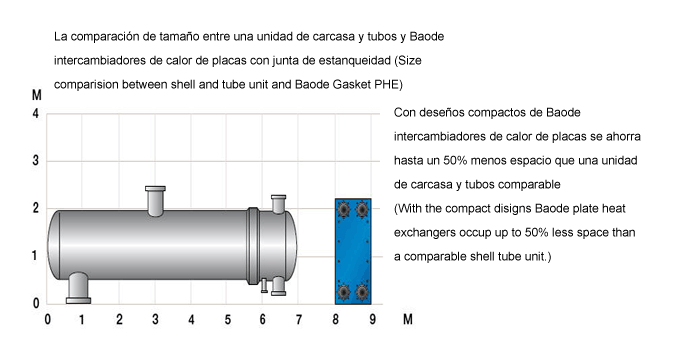

El intercambiador de calor de placas con juntas de estanqueidad Baode es de tamaño compacto que sólo necesitan el espacio 22 a 50% en el sistema menos que un intercambiador de calor de carcasa y tubo. Por lo tanto, se requieren medio de refrigeración hasta un 75% menos, y sólo necesitas unas bombas menos grande que consumen menos energía.

* Seis veces más eficiente que intercambiador de calor de carcasa y tubo

En comparación con intercambiador de calor de carcasa y tubo, intercambiador de calor de placas con juntas de estanqueidad (intercambiador de calor de placas y bastidor)Baode ofrece hasta seis veces mayor eficiencia de transferencia de calor. El patrón de placas corrugadas especiales crea un alto nivel de turbulencia que, en combinación con el volumen de líquido bajo y altos valores de transferencia de calor. Esto hace fácil de controlar la calefacción o refrigeración.

* Mantenimiento fácil

Cuando sea necesario limpiarlo, intercambiador de calor de placas de con juntas de estanqueidad se puede abrir fácilmente, dando acceso a las superficies de las placas, el uso de agua de presión o líquido determinado a limpiar.

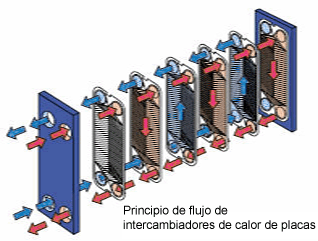

Principio de funcionamiento del intercambiador de calor de placas con juntas de estanqueidad

Los canales en el intercambiador de calor están formados por las placas, los dos medios fluyen a través de canales alternos. El calor se transfiere a través de las placas entre los canales, y fluyendo siempre en contracorriente para crear la eficiencia más alta posible. La corrugación de las placas proporciona el paso entre las placas, el punto de contacto soporta cada placa contra la adyacente. Este diseño puede generar la turbulencia del flujo, que mejora la eficiencia de la transferencia de calor.
